FFC排線厚度對FFC軟排線性能的影響
- 作者: 陳中強
- 來源: 康爾美FFC排線
- 日期 : 2017-11-28

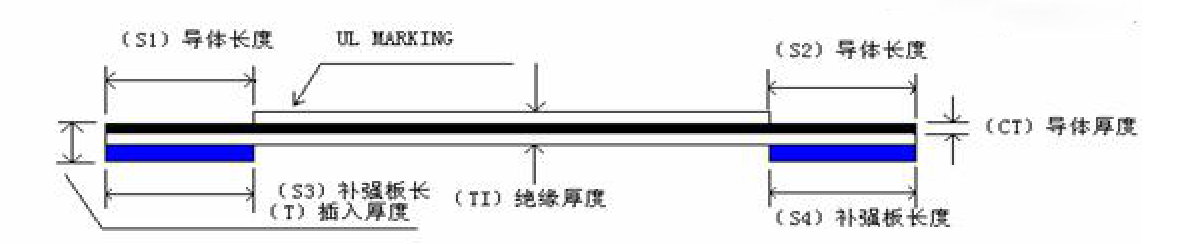

眾所周知，F(xiàn)FC排線的原材料構造相對不是很復雜，主要由三部分組成扁平銅線、熱熔膠膜、加強板。而ffc排線厚度主要分兩部分的厚度，其一是排線中間部分的主體厚度，俗稱線身厚度，或絕緣厚度，如圖TI表示；而其二就是指兩端部分的厚度，簡稱為插入端厚度，如圖用CT表示。
先來談?wù)凾I厚度，也就是ffc排線的線身厚度，這個厚度也是對FFC排線性能影響最大的一部分，如上圖所示，主要由三部分組成，上面一層熱熔膠膜，中間一層銅線，下面一層熱熔膠膜。一般上下兩層熱熔膠膜的厚度是相同，只是上膠膜一般有印有藍色字體，表述此排線的一些性能參數，而下膠膜一般是無字體，或全白、或全黑。對于很多新接觸FFC柔性排線的朋友，你問他厚度，他常回答常規厚度，那常規厚度到底是個啥厚度呢？一般線身的常規厚度是0.121mm，怎么來的呢？常規膠膜厚度是0.043mm，而常規銅線厚度是0.035mm，那么容易算出三者相加的厚度是0.121mm。這個FFC線材厚度是如今柔性扁平電纜線界做到最常規的最薄厚度，那還能不能再做薄一些呢？當然是可以，只是不常規，0.121是最常規的最薄厚度，這個厚度既能充分展現出柔性扁平FFC排線的柔軟性的有點，又能兼顧它的耐彎曲的抗折性。如果將排線線身厚度再增加，那么柔韌性就會隨著排線的厚度增加而降低。那是不是FFC排線越薄越好呢？顯然不是的。比如下面這款排線。這款FFC排線是用在監控?cái)z像頭里面的，這款排線的線身厚度（分股捆扎之前）是0.15mm厚度，之所以要將這款排線的
做厚的原因，這樣就能降低中間分股折疊部分銅線之間的相互干擾，尤其是電源銅線與信號銅線之間的干擾，以免造成攝像圖成像圖的模糊。
那么插接端CT的厚度呢，插接端厚度也是由三部分組成，銅線厚度，下層膠膜厚度，補強板厚度（如上面第一圖藍色部分）這個插接端常規厚度是0.3mm，如常規銅線厚度0.035mm，常規膠膜厚度0.043mm，常規補強板厚度0.225mm，加起來就是0.3mm厚度。這個也是FFC軟排線的標準插接端厚度，因?yàn)镕PC連接器的插槽的縫隙也是0.3mm，所以這樣，排線端部插入連接器就是一個標準的配合，不松不緊。
而一些汽車排線連接中，由于汽車一直在運動中，來回有顛簸，所以為了讓FFC排線與FPC連接器連接更緊密一些，會將FFC排線插接端做厚一些，一般這時可以通過將藍色補強板部分做厚，來達到整體加厚插接端的目的。
因此，FFC排線厚度并不是很隨意的，中間線身厚度會影響排線性能，如果中間銅線厚度增厚一些，采用0.05mm或0.1mm厚的銅線，那么排線阻抗就會變小，則通過FFC排線電流的額定值就會變大，耐電流能力增強。若增加排線的熱熔膠膜厚度，那么膠膜的熱熔膠層也加厚了，會使膠膜與銅線附著力增強，還會改變FFC排線的特性阻抗。兩端插接端厚度會影響排線的連接，故FFC線材的厚度并不是那么隨意定的，需要根據其使用環境來定制厚度。
先來談?wù)凾I厚度，也就是ffc排線的線身厚度，這個厚度也是對FFC排線性能影響最大的一部分，如上圖所示，主要由三部分組成，上面一層熱熔膠膜，中間一層銅線，下面一層熱熔膠膜。一般上下兩層熱熔膠膜的厚度是相同，只是上膠膜一般有印有藍色字體，表述此排線的一些性能參數，而下膠膜一般是無字體，或全白、或全黑。對于很多新接觸FFC柔性排線的朋友，你問他厚度，他常回答常規厚度，那常規厚度到底是個啥厚度呢？一般線身的常規厚度是0.121mm，怎么來的呢？常規膠膜厚度是0.043mm，而常規銅線厚度是0.035mm，那么容易算出三者相加的厚度是0.121mm。這個FFC線材厚度是如今柔性扁平電纜線界做到最常規的最薄厚度，那還能不能再做薄一些呢？當然是可以，只是不常規，0.121是最常規的最薄厚度，這個厚度既能充分展現出柔性扁平FFC排線的柔軟性的有點，又能兼顧它的耐彎曲的抗折性。如果將排線線身厚度再增加，那么柔韌性就會隨著排線的厚度增加而降低。那是不是FFC排線越薄越好呢？顯然不是的。比如下面這款排線。這款FFC排線是用在監控?cái)z像頭里面的，這款排線的線身厚度（分股捆扎之前）是0.15mm厚度，之所以要將這款排線的
做厚的原因，這樣就能降低中間分股折疊部分銅線之間的相互干擾，尤其是電源銅線與信號銅線之間的干擾，以免造成攝像圖成像圖的模糊。
那么插接端CT的厚度呢，插接端厚度也是由三部分組成，銅線厚度，下層膠膜厚度，補強板厚度（如上面第一圖藍色部分）這個插接端常規厚度是0.3mm，如常規銅線厚度0.035mm，常規膠膜厚度0.043mm，常規補強板厚度0.225mm，加起來就是0.3mm厚度。這個也是FFC軟排線的標準插接端厚度，因?yàn)镕PC連接器的插槽的縫隙也是0.3mm，所以這樣，排線端部插入連接器就是一個標準的配合，不松不緊。
而一些汽車排線連接中，由于汽車一直在運動中，來回有顛簸，所以為了讓FFC排線與FPC連接器連接更緊密一些，會將FFC排線插接端做厚一些，一般這時可以通過將藍色補強板部分做厚，來達到整體加厚插接端的目的。
因此，FFC排線厚度并不是很隨意的，中間線身厚度會影響排線性能，如果中間銅線厚度增厚一些，采用0.05mm或0.1mm厚的銅線，那么排線阻抗就會變小，則通過FFC排線電流的額定值就會變大，耐電流能力增強。若增加排線的熱熔膠膜厚度，那么膠膜的熱熔膠層也加厚了，會使膠膜與銅線附著力增強，還會改變FFC排線的特性阻抗。兩端插接端厚度會影響排線的連接，故FFC線材的厚度并不是那么隨意定的，需要根據其使用環境來定制厚度。
